電動三片式絲口球閥

詳情介紹

產品說明

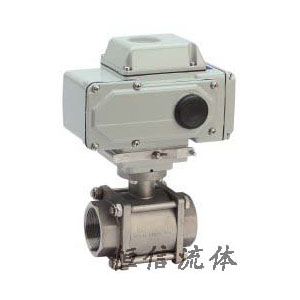

電動三片式絲口球閥

產品概述 生產成三片式方便需要經常維修的設備插入。
端口：內螺紋 UNI/ISO7/1 Rp; 承插焊接和對接焊。
工作溫度: -20℃ 至+160℃
工作壓力: 見圖.
流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。
閥門頭規格ISO5211



閥門材料
1) 軸 Shaft不銹鋼 ANSI3161.4401UNIX5CrNiMo 17 12
2) 防松螺母 Lock nut不銹鋼 ANSI3041.4301UNIX5CrNi 18 10
3) 壓緊環型螺母 Gland nut ring不銹鋼 ANSI3041.4301UNIX5CrNi 18 10
4) 頂部密封環 至p tight ring聚四氯乙烯 P.T.F.E.

5) O環 O-Ring氟橡膠 VITON

6) 墊圈 Washer聚四氯乙烯 P.T.F.E.

7) 密封圈 Seals聚四氯乙烯 P.T.F.E.

8) 閥體 Body不銹鋼 ANSI3161.4408
9) 螺釘 Screws不銹鋼 ANSI3041.4301UNIX5CrNi 18 10
10) 球體 Ball不銹鋼 ANSI3161.4401UNIX5CrNiMo 17 12
11) 端部 End不銹鋼 ANSI3161.4408

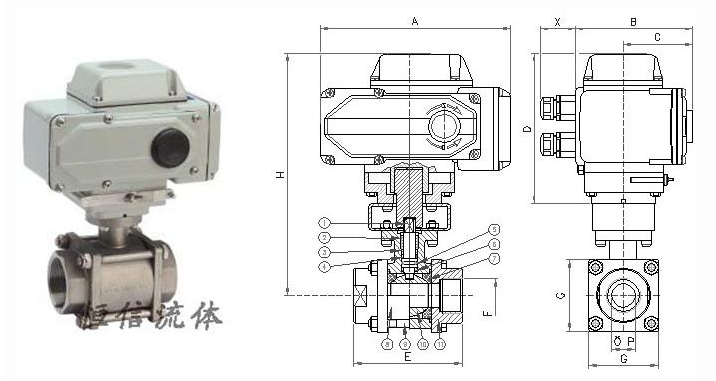

尺寸表
螺紋訂貨號M42016F03M42016F04M42016F05M42016F06M42016F07M42016L08M42016L09
承插焊接訂貨號M42016F83M42016F84M42016F85M42016F86M42016F87M42016L88M42016L89
對頭焊接訂貨號M42016F93M42016F94M42016F95M42016F96M42016F97M42016L98M42016L99
DNmm.10152025324050
內螺紋尺寸GAS3/8"1/2"3/4"1"1"1/41"1/22"
通徑mm.10152025324050
Amm.207,5207,5207,5207,5207,5256,5256,5
Bmm.122,5122,5122,5122,5122,5156,5156,5
Cmm.68686868689494
Dmm.163,5163,5163,5163,5163,5185185
Xmm.44444444444444
Emm.70708090100114136
Gmm.40404560708090
Hmm.245245248,5255260299307
T. of cycle 50/60 Hzs.15 /12,515 /12,515 /12,515 /12,515 /12,515 /12,515 /12,5
重量Kg.5,95,966,6712,914
